🌈 Pixel LED şerit ve matrislerde profesyonel animasyon kontrolü!

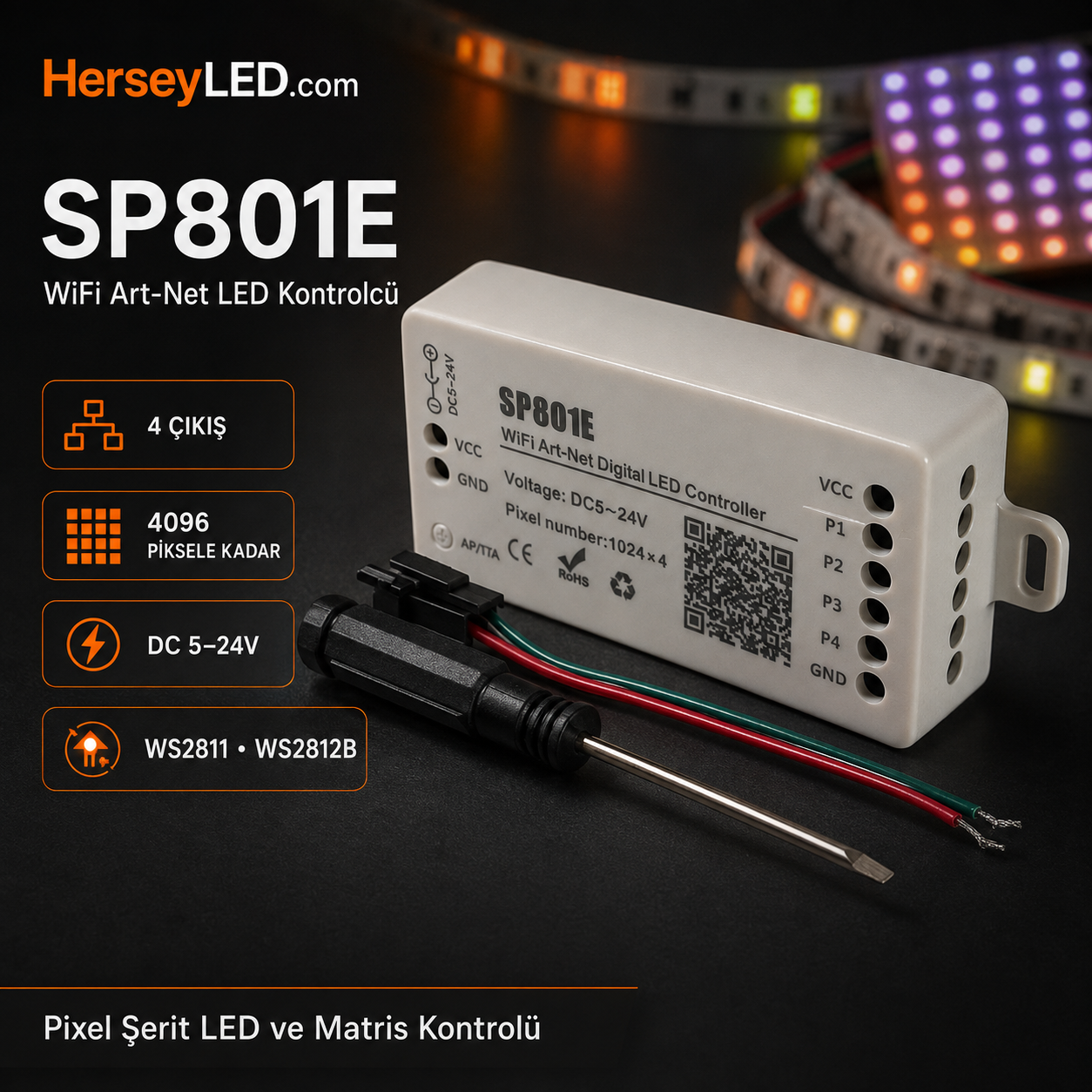

SP801E WiFi Art-Net LED Kontrol Cihazı, WS2811, WS2812B ve benzeri tek veri hatlı adreslenebilir LED sistemlerini telefon, tablet veya uyumlu Art-Net bilgisayar yazılımları üzerinden kontrol etmek için tasarlanmıştır.
📱 BanlanX mobil uygulaması üzerinden renk, animasyon, hareket yönü, şekil ve efekt ayarları yapılabilir. Android ve iOS desteği sayesinde pixel LED uygulamaları kablosuz olarak kontrol edilebilir.
🔀 Cihaz üzerinde bulunan 4 adet TTL veri çıkışının her biri 1024 pixele kadar kontrol sağlar. Böylece dört çıkış birlikte kullanıldığında toplam 4096 pixele kadar adreslenebilir LED yönetilebilir.
🖥️ Art-Net protokolü desteği, cihazın uyumlu bilgisayar yazılımlarıyla birlikte çalışmasına olanak tanır. Bu özellik sayesinde sahne, cephe, tabela ve geniş pixel LED projelerinde daha gelişmiş animasyonlar hazırlanabilir.
🎨 BanlanX uygulamasında dikdörtgen matris yerleşimi oluşturulabilir veya uygun projeler için DXF yerleşim dosyaları içe aktarılabilir. Metin ve müzik efektleri dâhil farklı efekt katmanları üst üste kullanılabilir.
👁️ Gerçek zamanlı ön izleme özelliği, hazırlanan animasyonun uygulanmadan önce görüntülenmesini sağlar. Beğenilen sahneler cihazın dahili hafızasına kaydedilerek tekrar kullanılabilir.
📡 AP ve STA çalışma modları, kontrol cihazının doğrudan kendi WiFi ağı üzerinden veya mevcut 2,4 GHz kablosuz ağa bağlanarak kullanılmasını sağlar.
⚠️ SP801E yalnızca kontrol ve veri sinyali üretir. LED ürünlerinin ihtiyaç duyduğu yüksek akımı doğrudan sağlamaz; LED’ler için voltaj ve gücü uygun ayrı bir güç kaynağı kullanılmalıdır.
Öne Çıkan Özellikler
📶 WiFi üzerinden mobil uygulama kontrolü
🖥️ Art-Net bilgisayar yazılımı desteği
🔀 Dört adet TTL veri çıkışı
💡 Her çıkışta en fazla 1024 pixel
🌈 Toplam 4096 pixele kadar kontrol
📱 Android ve iOS BanlanX uygulaması
📡 AP ve STA ağ çalışma modları
🎵 Müzik efektleri ve hareketli animasyonlar
📝 Pixel matris üzerinde metin efektleri
🗺️ Dikdörtgen yerleşim ve DXF dosyası desteği
👁️ Gerçek zamanlı efekt ön izleme
💾 Sahneyi cihaz hafızasına kaydetme
🔄 OTA üzerinden yazılım güncelleme
⚡ DC 5-24V geniş çalışma gerilimi
Teknik Özellikler
- Model: SP801E
- Ürün türü: WiFi Art-Net adreslenebilir LED kontrol cihazı
- Çalışma gerilimi: DC 5-24V
- Çalışma akımı: 25–130mA
- Çıkış sinyali: Dört port TTL
- Çıkış sayısı: 4
- Pixel kapasitesi: Her çıkışta en fazla 1024 pixel
- Toplam pixel kapasitesi: En fazla 4096 pixel
- LED sürücü desteği: Tek veri hatlı RZ kodlu uyumlu LED çipleri
- Mobil uygulama: BanlanX
- Telefon desteği: Android ve iOS
- Kablosuz ağ: 2,4 GHz WiFi
- Çalışma modları: AP ve STA
- Ağ protokolü: Art-Net
- Hafıza kapasitesi: 128M
- Yerleşim desteği: Dikdörtgen matris ve DXF dosyası
- Güncelleme: OTA
- Çalışma sıcaklığı: -20°C ile +60°C
- Ölçüler: Yaklaşık 80 × 41 × 20 mm
- Bağlantılar: VCC, GND, P1, P2, P3 ve P4
Uyumlu LED Çiplerine Örnekler
- WS2811
- WS2812B
- Tek veri hatlı RZ kod kullanan uyumlu adreslenebilir LED sürücüleri
⚠️ Satın almadan önce kullanılacak LED ürününün çip modeli ve veri protokolü kontrol edilmelidir. Saat ve veri hattını ayrı kullanan bazı iki hatlı SPI çipleri desteklenmeyebilir.
Uygulama ve Efekt Özellikleri
🎨 Renk, şekil, genişlik ve uzunluk ayarları
↔️ Animasyon yönü ve hareket seçenekleri
🎵 Müzikle hareket eden efektler
📝 Pixel matris üzerinde yazı oluşturma
🧩 İki farklı efekt katmanını üst üste kullanma
👁️ Gerçek zamanlı ön izleme
💾 Hazırlanan sahneyi cihaz hafızasına kaydetme
🔃 LED RGB sıralamasını değiştirme
🏷️ Cihaz adını kişiselleştirme
Kullanım Alanları
🌈 Adreslenebilir pixel şerit LED sistemleri
🖥️ Pixel LED matris ve dekoratif ekranlar
🏢 Animasyonlu bina cephe aydınlatmaları
🎭 Sahne, konser ve etkinlik sistemleri
🏪 Mağaza, vitrin ve reklam uygulamaları
🪧 Dijital tabela ve hareketli ışık projeleri
🏨 Otel, restoran ve eğlence mekânları
🎨 Mimari ve sanatsal LED enstalasyonları
Bağlantı Bilgisi
- VCC/GND: Kontrol cihazının DC güç girişi
- P1: Birinci pixel LED veri çıkışı
- P2: İkinci pixel LED veri çıkışı
- P3: Üçüncü pixel LED veri çıkışı
- P4: Dördüncü pixel LED veri çıkışı
- GND: Kontrol cihazı, güç kaynağı ve LED’ler arasında ortak eksi bağlantısı
Önemli Kullanım Uyarıları
⚠️ Cihaz DC 5-24V ile çalışır ve doğrudan 220V şehir elektriğine bağlanmamalıdır.
⚠️ Kullanılacak güç kaynağının voltajı, LED ürününün çalışma voltajıyla aynı olmalıdır. Örneğin 5V WS2812B şerit LED için 5V DC güç kaynağı kullanılmalıdır.
⚠️ Pixel LED’lerin enerji beslemesi, toplam güç tüketimine uygun bir güç kaynağından yapılmalıdır. Uzun şerit ve yüksek pixel sayılı uygulamalarda voltaj düşümünü önlemek için farklı noktalardan ek enerji beslemesi gerekebilir.
⚠️ SP801E, telefonla mevcut kablosuz ağa bağlanırken 2,4 GHz WiFi kullanır; 5 GHz WiFi ağını desteklemez. Kontrol cihazı, güç kaynağı ve LED ürünleri arasında ortak GND bağlantısı kurulmalıdır.
