🌈 Adreslenebilir pixel LED sistemlerinde güçlü, kararlı ve uzun mesafeli sinyal iletimi!

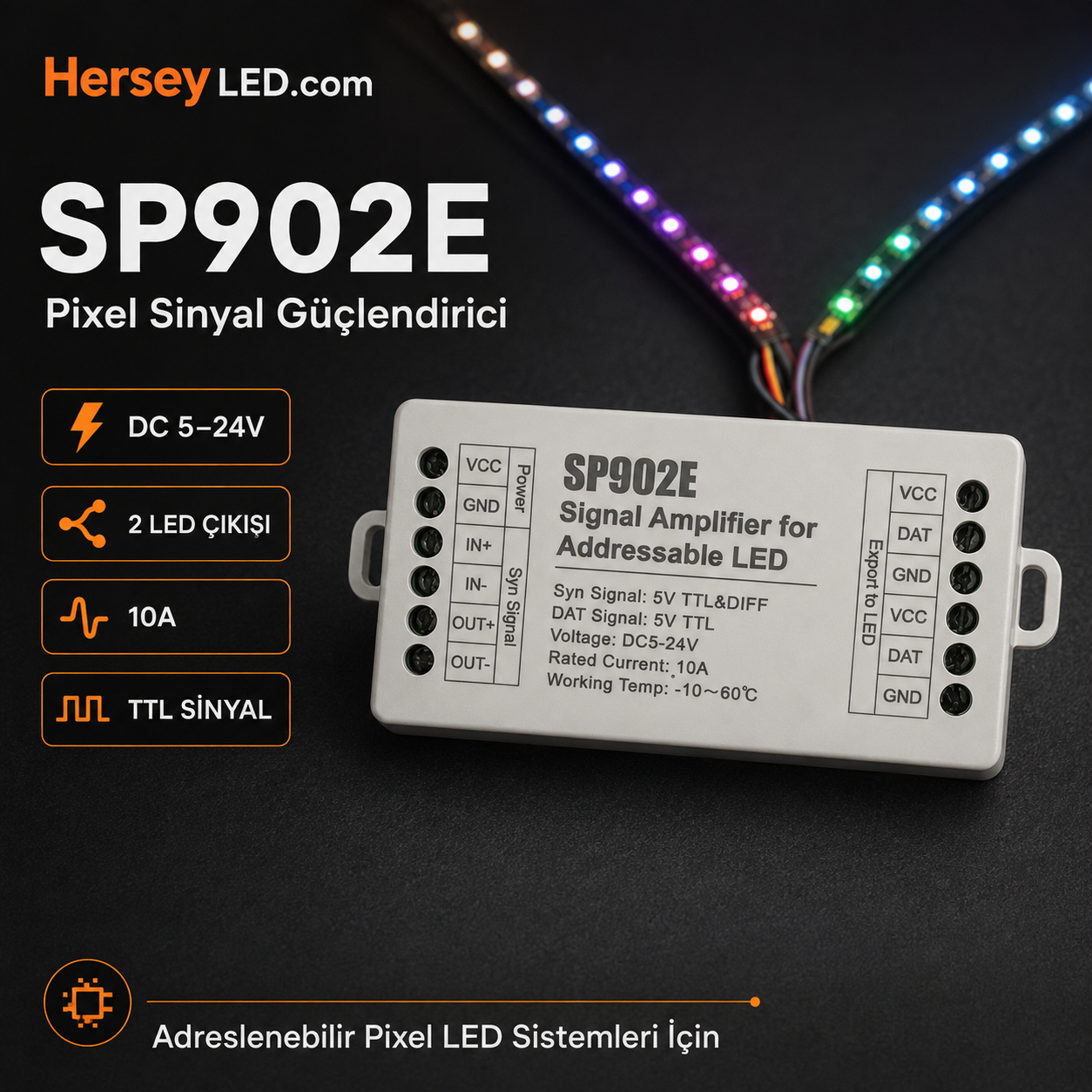

SP902E Pixel Sinyal Güçlendirici, LED kontrol cihazından gelen dijital veri sinyalini yenileyerek güçlendirir ve iki ayrı çıkış üzerinden adreslenebilir LED hatlarına aktarır. Uzun kablo mesafelerinde veya sinyalin birden fazla LED hattına dağıtılması gereken projelerde kararlı veri iletişimi sağlamaya yardımcı olur.
🔀 İki adet senkron TTL LED çıkışı, tek giriş sinyalini iki farklı adreslenebilir LED hattına dağıtır. Her iki çıkışta kontrol cihazından gelen aynı renk, animasyon ve efektler eş zamanlı olarak çalışır.
📡 TTL ve diferansiyel RS485 sinyal girişini destekleyen SP902E, farklı kontrol ve bağlantı senaryolarında kullanılabilir. Üzerindeki IN+/IN− ve OUT+/OUT− terminalleri, birden fazla sinyal güçlendiricinin art arda bağlanmasına imkân tanır.
🔗 Kademeli bağlantı özelliği sayesinde büyük pixel LED projelerinde sinyal daha uzun mesafelere taşınabilir. Özellikle uzun kablo kullanılan, elektriksel parazitin bulunduğu veya birden fazla LED hattının kontrol edilmesi gereken uygulamalarda sinyal kararlılığını artırmaya yardımcı olur.
⚡ DC 5-24V geniş çalışma aralığı, farklı voltajlarda çalışan adreslenebilir LED sistemleriyle kullanım imkânı sunar. WS2811, WS2812B, SK6812, SM16703 ve benzeri tek veri hatlı birçok pixel LED çipiyle kullanılabilir.
⚠️ SP902E bağımsız bir LED kontrol cihazı değildir. Tek başına renk, animasyon veya efekt oluşturmaz. Mevcut kontrol cihazından aldığı sinyali güçlendirir, yeniler ve iki çıkışa çoğaltır.
Öne Çıkan Özellikler
⚡ DC 5-24V geniş çalışma gerilimi
🔋 10A nominal akım kapasitesi
🔀 İki adet senkron pixel LED çıkışı
📡 TTL ve diferansiyel RS485 sinyal desteği
🔗 Birden fazla cihazı kademeli bağlama imkânı
📶 Uzun mesafelerde daha kararlı veri aktarımı
✨ Sinyal zayıflaması ve parazit sorunlarını azaltmaya yardımcı
🌈 Adreslenebilir pixel LED sistemleriyle uyum
🛡️ Ters polarite bağlantısına karşı koruma
🔧 Vidalı terminallerle kolay bağlantı
🌡️ -10°C ile +60°C çalışma sıcaklığı
Teknik Özellikler
- Model: SP902E
- Ürün türü: Pixel LED sinyal güçlendirici ve tekrarlayıcı
- Çalışma gerilimi: DC 5-24V
- Nominal akım: 10A
- Senkronizasyon sinyali: 5V TTL ve diferansiyel sinyal
- LED veri çıkış sinyali: 5V TTL
- Desteklenen giriş: TTL ve RS485
- LED çıkış sayısı: 2
- LED çıkış terminalleri: VCC, DAT, GND
- Kademeli sinyal girişi: IN+, IN−
- Kademeli sinyal çıkışı: OUT+, OUT−
- Çalışma sıcaklığı: -10°C ile +60°C
- Koruma özelliği: Ters polarite koruması
- Çıkış çalışma şekli: İki çıkışta aynı sinyal ve efekt
- Bağlantı şekli: Vidalı terminal
- Montaj: Sabitleme kulaklarıyla yüzeye montaj
- Kullanım ortamı: Kuru ve korunaklı alanlar
Uyumlu Pixel LED Çiplerine Örnekler
- WS2811
- WS2812B
- SK6812
- SK6812 RGBW
- SM16703
- WS2814
- 5V TTL veri sinyali kullanan uyumlu pixel LED ürünleri
Kullanım Alanları
🌈 Adreslenebilir pixel şerit LED sistemleri
🖥️ Pixel LED matris ve ekran uygulamaları
🏢 Bina cephesi animasyonlu aydınlatmaları
🎭 Sahne ve etkinlik aydınlatmaları
🏪 Mağaza, vitrin ve reklam uygulamaları
🏨 Otel, restoran ve eğlence mekânları
🎨 Mimari ve dekoratif pixel LED projeleri
🪧 Dijital tabela ve hareketli ışık sistemleri
Bağlantı Bilgisi
- VCC/GND: DC 5-24V güç kaynağı bağlantısı
- IN+/IN−: Kontrol cihazından veya önceki güçlendiriciden gelen sinyal
- OUT+/OUT−: Sonraki SP902E cihazına aktarılacak diferansiyel sinyal
- VCC/DAT/GND: İki ayrı pixel LED hattının bağlantısı
Önemli Kullanım Uyarıları
⚠️ Güç kaynağının voltajı, bağlı LED ürününün çalışma voltajıyla aynı olmalıdır. SP902E voltaj dönüştürmez. Örneğin 5V LED kullanılıyorsa sisteme 5V güç kaynağı bağlanmalıdır.
⚠️ LED sisteminin toplam akımı 10A kapasitesini aşıyorsa LED hatlarına uygun noktalardan ayrıca enerji beslemesi yapılmalıdır.
⚠️ Kontrol cihazı, SP902E, güç kaynağı ve LED ürünleri arasında ortak GND bağlantısı bulunmalıdır. Uzun mesafelerde veya elektriksel parazitin yoğun olduğu ortamlarda korumalı bükümlü kablo ya da CAT5 ve üzeri ağ kablosu kullanılması önerilir.
